Tělocvična při ZŠ ve Valdicích u Jičína

Na realizaci tělocvičny při ZŠ ve Valdicích u Jičína se naše společnost podílela realizací dřevěné nosné konstrukce střechy včetně záklopu. Jako nosný prvek je použito lepené lamelové dřevo v přímém provedení s mírným spádem, čímž je vytvořen základ budoucí pultové střešní konstrukce. Lepené vazníky v počtu 6 kusů a v osových vzdálenostech cca 3 m jsou doplněny řezanými nepohledovými krovy. Na takto vytvořené skladbě nosné konstrukce je položen střešní záklop z OSB desek.
Půdorysné rozměry tělocvičny jsou cca 22 x 13 m. Lepené vazníky jsou smrkové, výšky 800 mm a délky 12,9 m. Trochu atypický a neobvyklý je detail kotvení vazníku k betonové pozednici. Je to detail, o kterém se více nebudu rozepisovat a to především z důvodu konkurenčních.

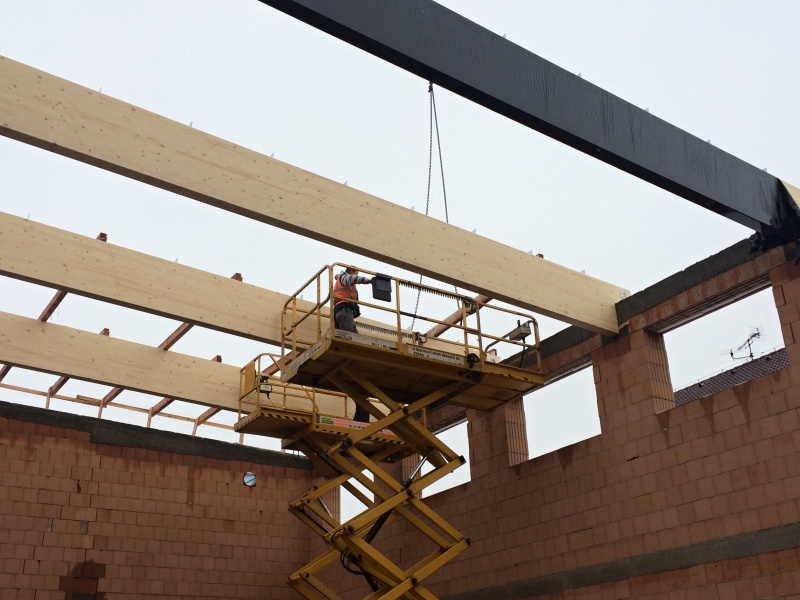

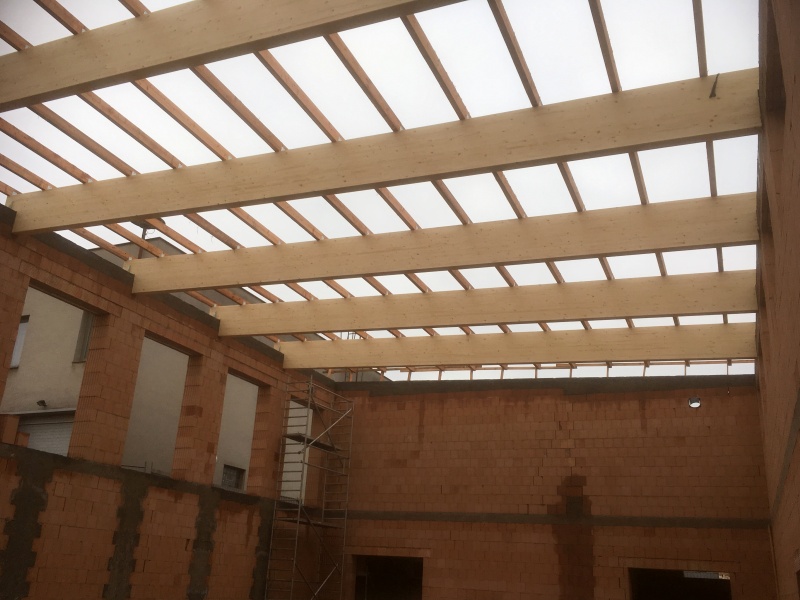

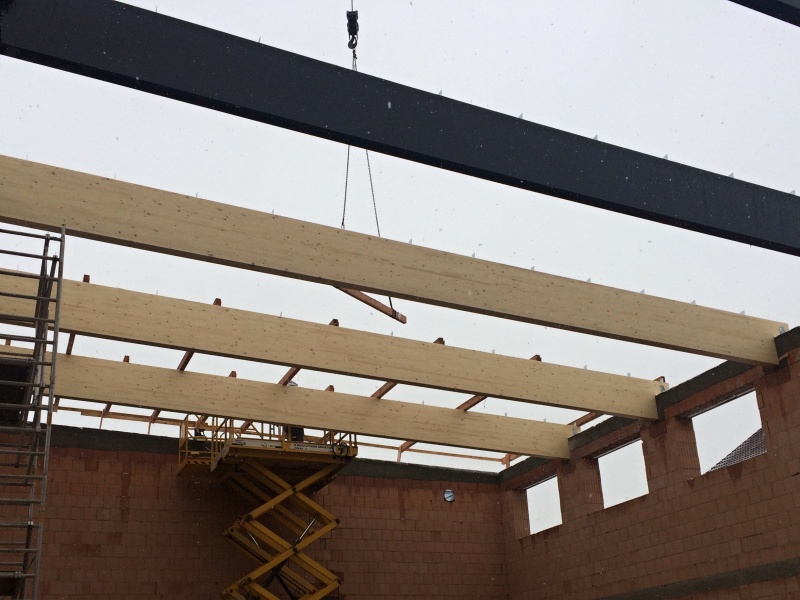

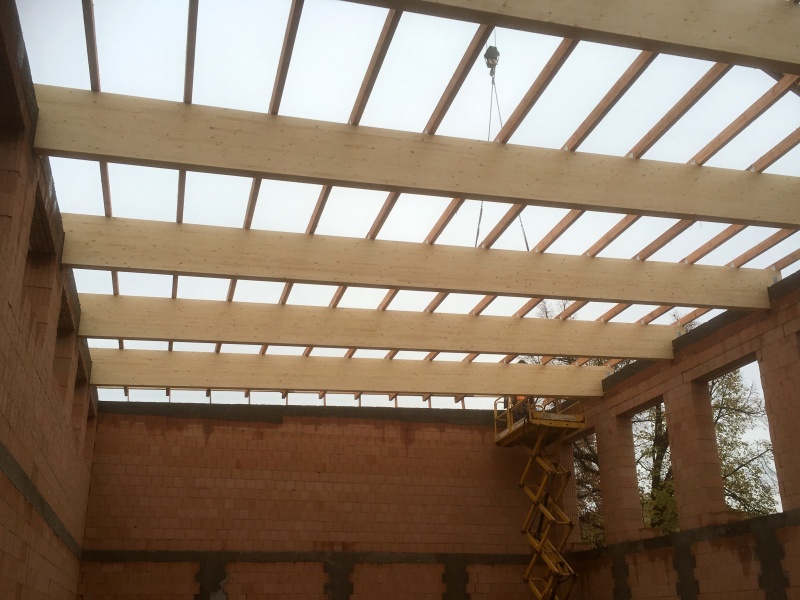

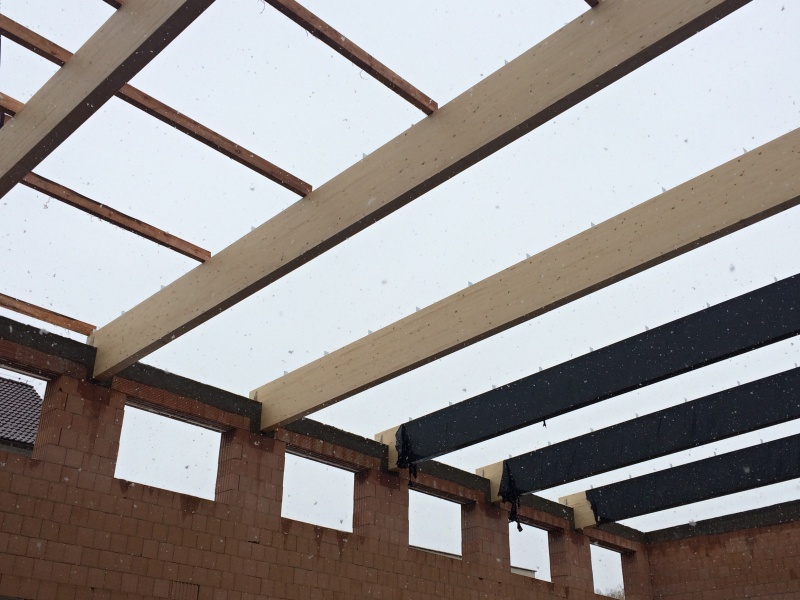

Fotogalerie montáže střešních konstrukcí :


Termín realizace : listopad r. 2016
